產品概況： |
|
|
|

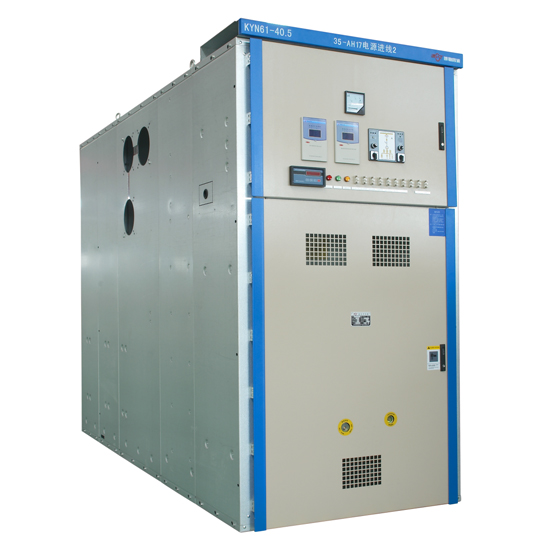

KYN61-40.5(Z)鎧裝型移開式交流金屬封閉開關設備 ( 以下簡稱開關設備 ) 其主要特點是柜內配用ZN85-40.5型新型全絕緣真空斷路器及彈簧操作動力機構，柜體采用鍍鋅鋼板組裝而成，提高了手車與柜體的配合精度，手車推進推出十分輕便，互換性強。
本產品用于35kV三相交流50Hz電力系統中， 作為發電廠、變電所及工礦企業的配電室接受與分配電能之用，具有控制、保護和監控等功能。
本產品符合GB3906《 3-35kv交流金屬封閉開關設備 》、《GB/T11022高壓開關設備和控制設備標準的共用技術要求》、《DL/T404交流高壓開關柜訂貨技術條件》、IEC60298《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備》標準。 |
|
|
產品型號含義： |
|
|
|
|
_1.jpg) |
|
|
使用環境： |
|
|
|
● 周圍介質溫度不高于＋40℃，不低于－15℃;
● 海拔高度：海拔不超過1000m;
● 相對濕度：日平均值不大于95%, 水蒸氣壓力日平均值不超2.2×10-3Mpa; 月平均值不大于90%，水蒸氣壓力月平均值不超1.8×103Mpa;
● 地震烈度：不超過8度;
● 沒有腐蝕性或燃性氣體等明顯污染的場所。
注：超出上述正常使用條件時，用戶可與本公司協商。
|
|
|

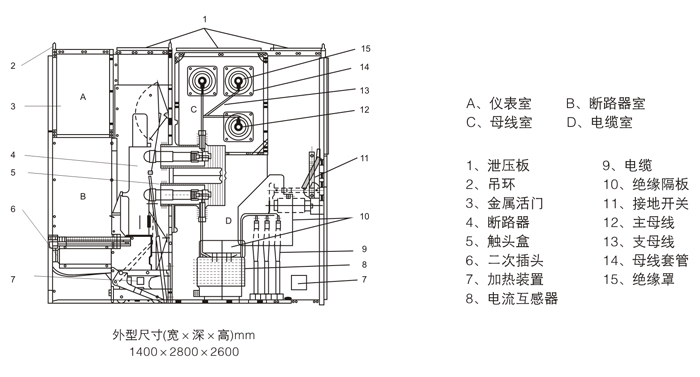

開關柜外形示意圖： |
|
|
|
|
_2.jpg) |
|
|
|
|
|
_d.jpg)
