產品概況： |
|
|
|
XGN2-12箱型固定式交流金屬封閉開關設備(簡稱開關柜)用于3、6、10kV三相交流50Hz系統中作為接受和分配電能之用的戶內成套配電設備，具有對電路控制保護和監測等功能。 其母線系統為單母線及單母線帶旁路母線，并可派生出雙母線結構。
本開關柜符合國家標準GB3960《3-35kV交流金屬封閉開關設備》及國家標準IEC298的要求，并具有一套完善的性能可靠、功能齊全、結構簡單、操作方便的機械式防誤閉鎖裝置，簡便而有效的達到兩部提出的“五防”閉鎖功能。
開關柜的主開關采用ZN28A-10型系列真空斷路器。真空斷路器配用CD17系列電磁操動機構、CT17或CT19B彈簧操動機構。隔離開關采用CN30-10旋轉式隔離開關系列產品。
|
|
|

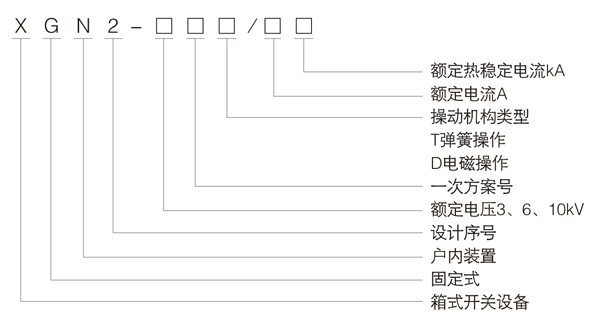

產品型號含義： |
|
|
|
|
 |
|
|
正常使用條件： |
|
|
|
● 周圍介質溫度不高于＋40℃，不低于－25℃；
● 海拔高度：海拔不超過1000m；
● 相對濕度：日平均值不大于95%;月平均值不大于90%；
● 飽和蒸汽壓：日平均值不大于 2.2×10-3Mpa; 月平均值不大于1.8×10-3Mpa；
● 地震烈度：不超過8度；
● 沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。在使用環境不能完全滿足上；述條件時，產品也可采用抗?jié)駸�、防腐蝕等技術手段來適應特殊的環境。
|
|
|

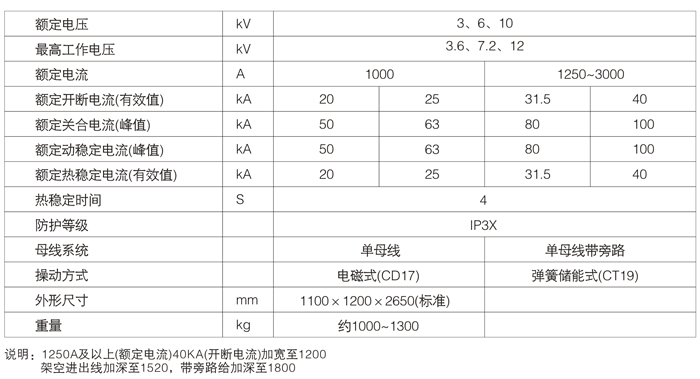

開關柜技術參數見表： |
|
|
|
|
 |
|
