概述： |
|
|
|
| 光伏發電作為一種清潔的能源生產方式，在國內外得到迅速的發展，ZGSG□-3150/40.5系列組合式變壓器正是為滿足日益增長的光伏發電的供電要求， 我公司生產10kV、35kV組合式變壓器基礎上，消化吸收國內外的先進技術結合國內需求自行開發的系列產品，該產品是將變壓器，負荷開關，高壓熔斷器安裝在變壓器的箱體內，利用變壓器的絕緣液體作為整個產品的絕緣和散熱介質，采用全密封結構，外殼采用分體，噴丸、酸洗、磷化、分別噴涂底漆、中間漆、面漆達到表面的防腐性、耐厚性、防紫外線性均超過普通噴涂的強度，具有體積小，重量輕、安裝方便等優點。 |
|
|

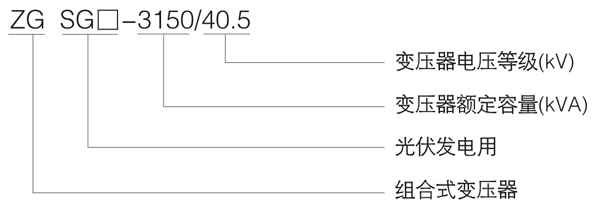

產品型號含義： |
|
|
|
|
 |
|
|
正常使用環境條件： |
|
|
|
● 海拔不超過3000m；
● 環境溫度范圍為：-40℃～+45℃；
● 戶外風速不超過30m/s；
● 相對濕度：日平均值不大于95%，月平均值不大于90%；
● 電源電壓的波形近似正弦波，三相電源電壓近似對稱；
● 安裝地點：安裝在無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。
※ 超出以上正常使用環境條件，用戶可與本廠協商解決。
|
|
|
組合變符合下列標準： |
|
|
|
GB1094.1-1996 《電力變壓器部分：總則》
GB1094.2-1996 《電力變壓器第2部分：溫升》
GB1094.3-2003 《電力變壓器第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙》
GB1094.5-2008 《電力變壓器第5部分：承受短路的能力》
GB/T11022-1999 《高壓開關設備和控制設備標準的共同技術條件》
GB14048.1-2006 《低壓開關設備和控制設備第1部分：總則》
GB 7251.1-2005 《低壓成套開關設備和控制設備第1部分：型式試驗和部分型式試驗成套設備》
GB 50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》
JB/T10217-2000 《組合式變壓器》
|
|
|
主要技術參數： |
|
|
|
|
● 額定電壓等級：3.5KV和10KV及以下
● 頻率：50Hz

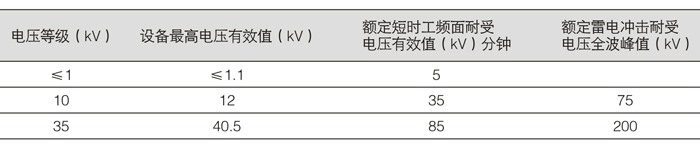

● 絕緣水平(見表1)
● 變壓器絕緣等級為A級絕緣，繞組溫升不超過65K，油頂層溫升不超過60K。
● 外殼防護等級：油箱IP68，高低壓室IP45。
|
|
 |
|
