產品概況： |
|
|
|

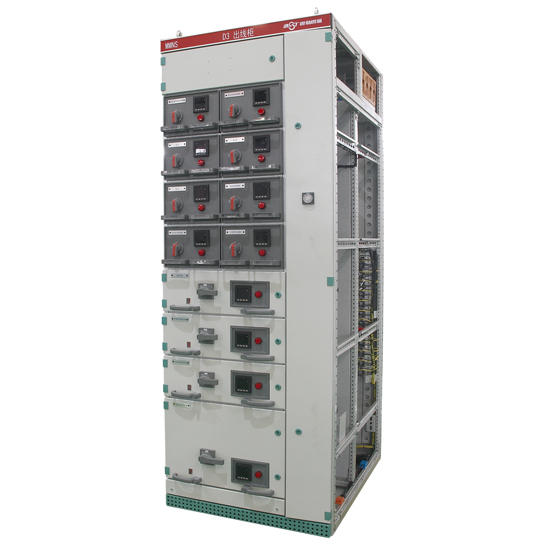

MMNS MMGJ型低壓成套開關設備(以下簡稱為裝置)是參照瑞士ABB公司制造技術的產品，為工廠組裝式低壓開關柜裝置。
本裝置適用于交流50-60Hz， 額定工作電壓660V以下的系統，用于發電、配電、工廠企業、賓館等作為電能轉換和電能消耗設備的控制，功率因數補償?shù)戎谩?
本裝置一般除陸用外，經過特殊處理后還可以用于海上石油鉆采平臺和核電站。
本裝置符合IEC439,VDE0660第五部分和GB7251-97《低壓成套開關設備和控制設備》國家標準。
設計性能符合GB3960-91《交流金屬封閉開關設備》標準，也達到IEC298-81《交流金屬封閉開關設備和控制設備》標準， 外設的防護等級為IP3X， 并能滿足兩部提出的有關開關設備“五防”要求。
|
|
|
正常使用條件： |
|
|
|
● 環境溫度：溫度+40℃,且24h內平均溫度不高于+35℃；
● 空氣清潔，相對濕度在溫度+40℃時不超過50%,在較低溫度時允許有較高的相對濕度, 如20℃時為90%, 但應考慮到由于溫度變化, 而且可能會偶然產生濕度的凝露；
● 海拔高度：不超過2000m；
● 開關柜應在以下溫度下運輸和儲存:－25℃～55℃。在短時間內(不超過24h)不超過70℃; 在這些極限備件下不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作；
● 若上述使用條件不能滿足時，有特殊要求用戶可與廠方協商決定；
● 當本裝置使用于海上石油鉆采平臺和核電站時, 應另行技術協議。
|
|
|
結構特點： |
|
|
|
|
裝置的基本框架為組合裝配結構， 柜架的全部結構都經過鍍鋅處理， 通過自攻鎖緊螺釘或8.8級六角螺釘緊固互相連接基本柜架，再按方案變化需要，加上相應的門、封板、隔板，安裝支架、經及母線，功能單元等零部件，組成一臺完整的裝置，裝置內部件尺寸，隔板尺寸模數化(模數單位E=25mm)。
|
|
|

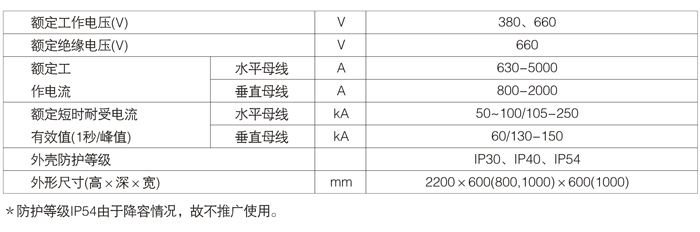

開關柜技術參數見表： |
|
|
|
|
 |
|
|

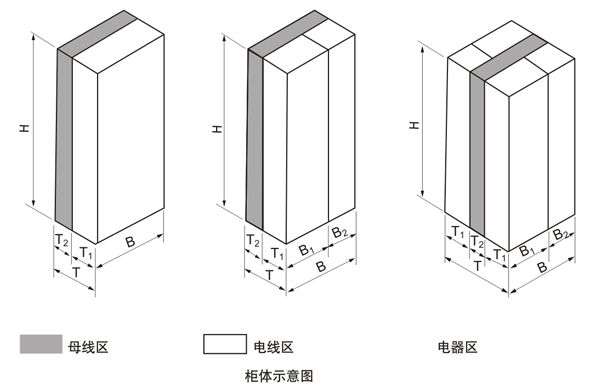

柜體的分區設計： |
|
|
|
|
 |
|
|
|
|
|
