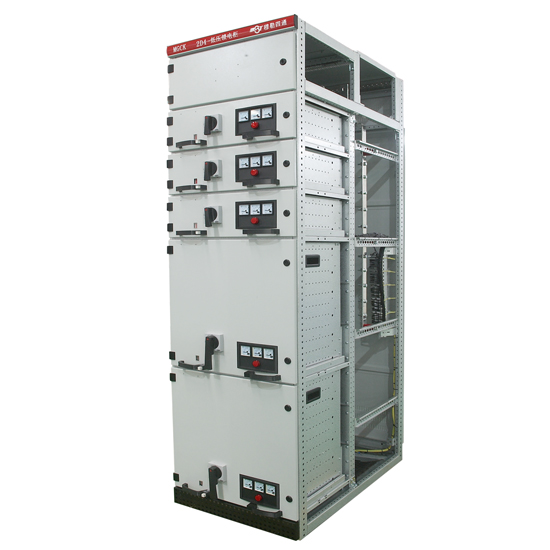

產品概況： |
|
|
|
MGCK(MGCL)低壓抽出式開關柜由動力配電中心(PC)柜和電動機控制中心(MCC)二部分組成，適用于發電廠、變電站、工礦企業等電力用戶作為交流50Hz, 工作電壓到660V, 不超過工作電流到3150A的配電系統中，作為動力配電、電動機控制及照明等配電設備的電能轉換分配控制之用。
本系列產品具有分?jǐn)嗄芰Ω撸?動熱穩定性能好,結構先進、合理、電氣方案切合實際,系列性、通用性強， 各種方案單元任意組合，一臺柜體所容納的回路較多，節省占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點。
本產品符合IEC439標準，也符合GB7251.1-1997《低壓成套開關設備和控制設備》國家標準。 |
|
|

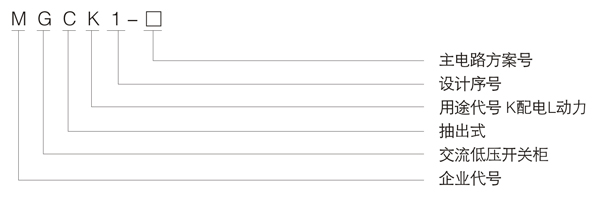

產品型號含義： |
|
|
|
|
 |
|
|
結構特征： |
|
|
|
本系列產品的基本柜架為組合裝配式結構，柜架的全部結構部件通過螺釘緊固互相連接成基本框架，再按需要加上門、擋板、隔板、抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的開關柜，本柜有下列特點：
1. 框架采用異形鋼材，利用三維板定位，螺栓連接無焊接結構，從而避免焊接變形和應用，提高了安裝精度;
2. 框架及零部件安裝孔按模數E=25mm變化;
3. 內部結構件采用鍍鋅處理。外部經酸洗和磷化處理后，采用靜電環氧粉末噴涂;
4. 在動力中心(PC)進線柜內，頂部為水平母線區域，水平母線區域下部為斷路器室，斷路器可配置國產的DW15C,ME等系列，也可根據用戶需要配置國外電氣公司生產的各種斷路器， 如:ABB公司生產的F系列斷路器， 以及智能化斷路器等;
5. 與垂直面斜不超過5度;
6. 本產品適合以下溫度運輸儲存:-25℃~+55℃,在短時間內(不超過24h）不超過+70℃。 |
|
|

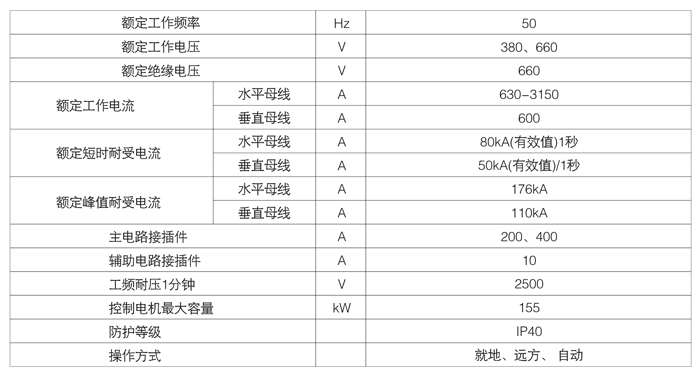

開關柜技術參數見表： |
|
|
|
|
 |
|
|
|
|
|
