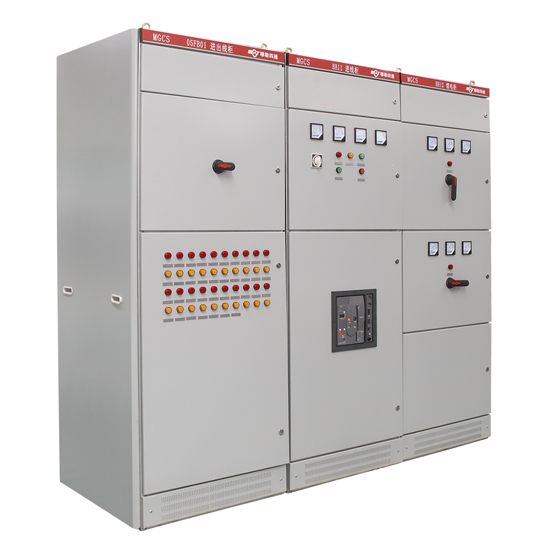

產品概況： |
|
|
|
| 裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所、作為三相交流頻率為50(60)Hz、額定工作電壓為380V(400)、(660),額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套設備裝置。 |
|
|
功能單元： |
|
|
|
| 抽屜層高的模數為160mm.分為1/2單元、1單元、1(1/2)單元、2單元、3單元五個尺系列。單元回路額定電流400A及以下。 |
|
|

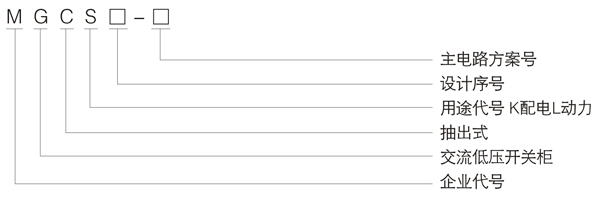

產品型號含義： |
|
|
|
|
 |
|
|
裝置特點： |
|
|
|
提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升給接播件、電纜頭、間隔板帶來的附加溫升。
功能單元之間、隔離之間的分隔清晰、可靠、不因某一單元的故障而影響其它單元工作、使故障局限在小的范圍。
母線平置式排列裝置的動、熱穩定性好，能承受80/176kA短路電流的沖擊。
MGCS柜單柜的回路數量多到22回,充分考慮了發電廠, 電化冶金、工礦企業系統等行業的需要。
裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出。零序電流互感器置電纜隔室內，使安裝維修方便。
同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低元器件短路強度的要求。
抽屜單元有足夠數量的二次接插件 (1單元及以上為32對，1/2單元為20對)，可滿足計算機接口和自控回路對接點數量的要求。 |
|
|

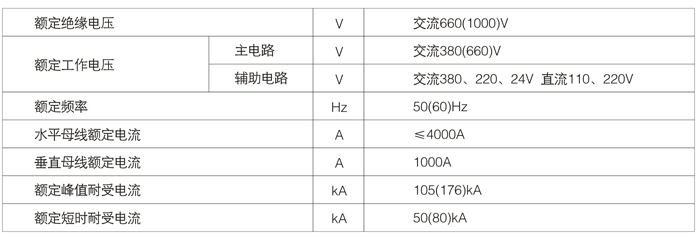

開關柜技術參數見表： |
|
|
|
|
 |
|
|

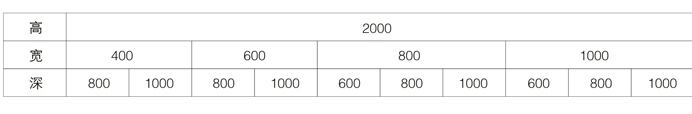

通置通用柜體的尺寸： |
|
|
|
|
 |
|
